开发区和平产业环氧自流平地坪 · 现场实景照片（非本产品实拍，仅为示意）包装与标签以实物为准；大批量可协商定制标签与包装规格。
环氧地坪材料系列 · CJ-EP401
无溶剂环氧自流平面漆
高平整度镜面面层，配套第三方检测报告，用于洁净与精密环境。
- 检测依据GB/T 22374-2018《地坪涂装材料》表 4 商业及涂装体系基本性能 · 无溶剂型（W 型）
- 实测干燥时间表干 2.5h（要求 ≤8h）；实干 8h（要求 ≤48h）
- 实测抗压强度117 MPa（要求 ≥45 MPa）
- 实测耐磨性0.023 g（750g/500r，要求 ≤0.030 g）
材料参数与施工做法需结合具体工况确定，建议先提供场地面积、基层状况与使用强度，我们据此给出选型建议。
产品说明
无溶剂环氧自流平面漆靠材料自身的流动找平，成型后是连续无缝的表面，没有辊痕、没有接缝，清洁起来没有死角。因为不含溶剂，施工气味小、固化后收缩低，适合对洁净度和平整度要求高的场所，如电子装配、医药包装、精密检测和展厅。该材料已通过国检集团第三方检测，12 项指标实测数据见本页检测报告专区。
电子与精密装配车间医药与食品包装洁净区检测与实验室区域产品展厅与办公空间需要整体无缝的作业区域
Specs
材料参数
下表为该材料的配比、用量、施工要点与性能指标。标注「合同约定值」的指标用于说明方案设计要求，不等同于竣工检测结果。
| 检测依据 | GB/T 22374-2018《地坪涂装材料》表 4 商业及涂装体系基本性能 · 无溶剂型（W 型） |
|---|---|
| 实测干燥时间 | 表干 2.5h（要求 ≤8h）；实干 8h（要求 ≤48h） |
| 实测抗压强度 | 117 MPa（要求 ≥45 MPa） |
| 实测耐磨性 | 0.023 g（750g/500r，要求 ≤0.030 g） |
| 实测拉伸粘结强度 | 标准条件 3.5 MPa；浸水后 3.0 MPa（要求均 ≥2.0 MPa） |
| 实测耐冲击性 | 159 mm（要求 ≥140 mm） |
| 邵氏硬度（D 型） | 83.5（商定项目） |
| 配比 | A : B = 4 : 1（重量比） |
Process
配套施工工艺
材料做出来是什么效果，取决于工序。以下为该产品对应的施工工艺与关键控制点。
GC-07
无溶剂环氧自流平施工工艺
不含溶剂的自流平体系，靠材料自身流动找平，成型为连续无缝、镜面光泽的表面，配套第三方检测报告。
工序步骤

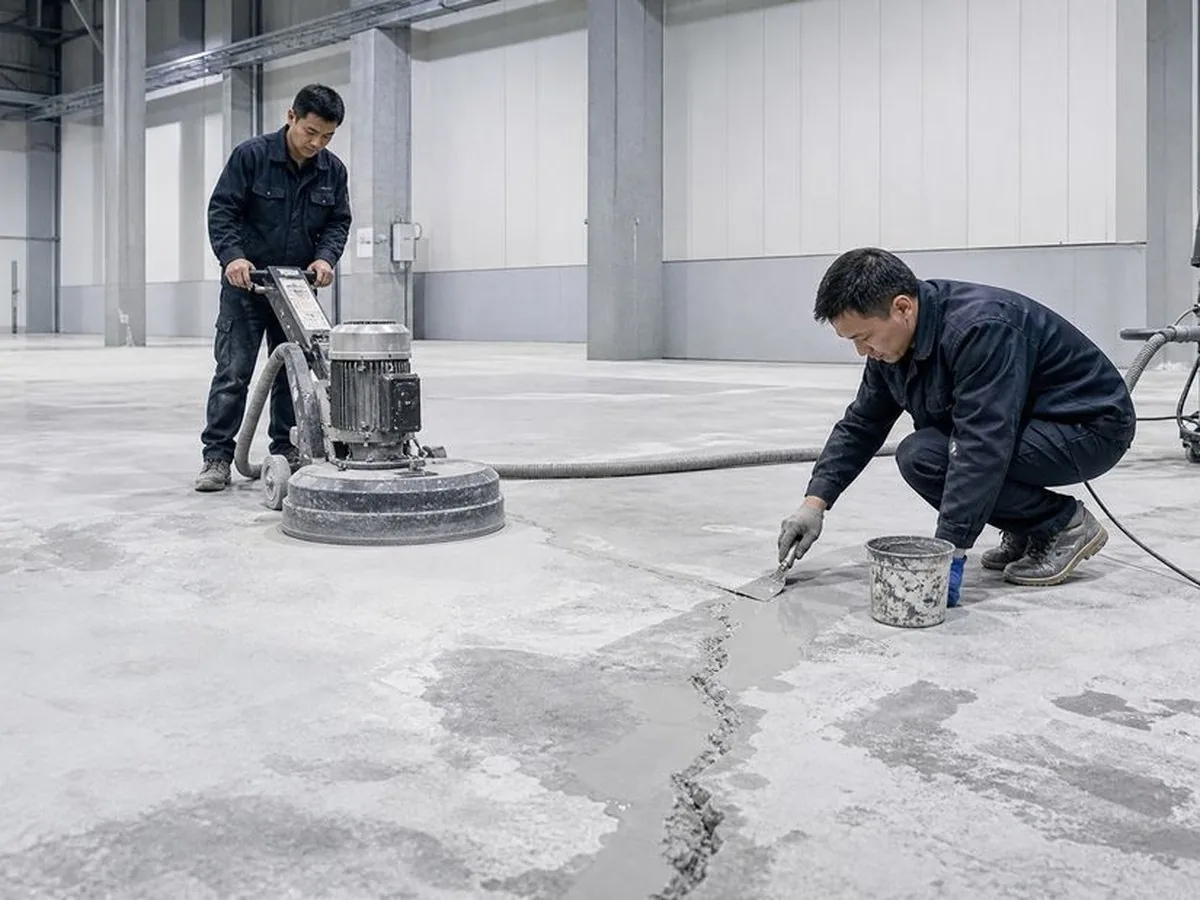

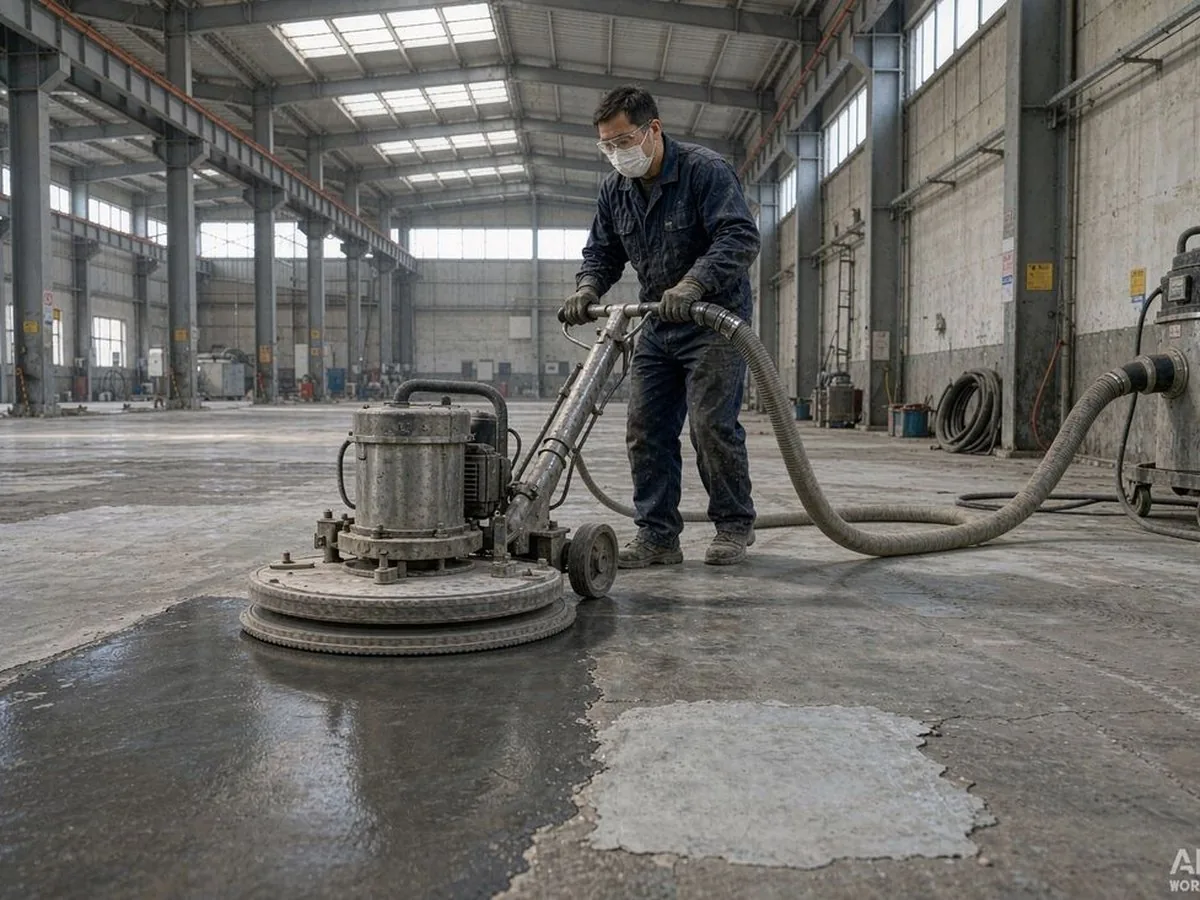

- 基层研磨处理：对基层进行研磨、清洁，去除浮浆与污染物。
- 油污处理与清洁：清除油污，整体清洁至无残渣、无浮尘。
- 缝隙修补与填缝刮涂：修补裂缝并填缝刮涂，保证基层连续平整。

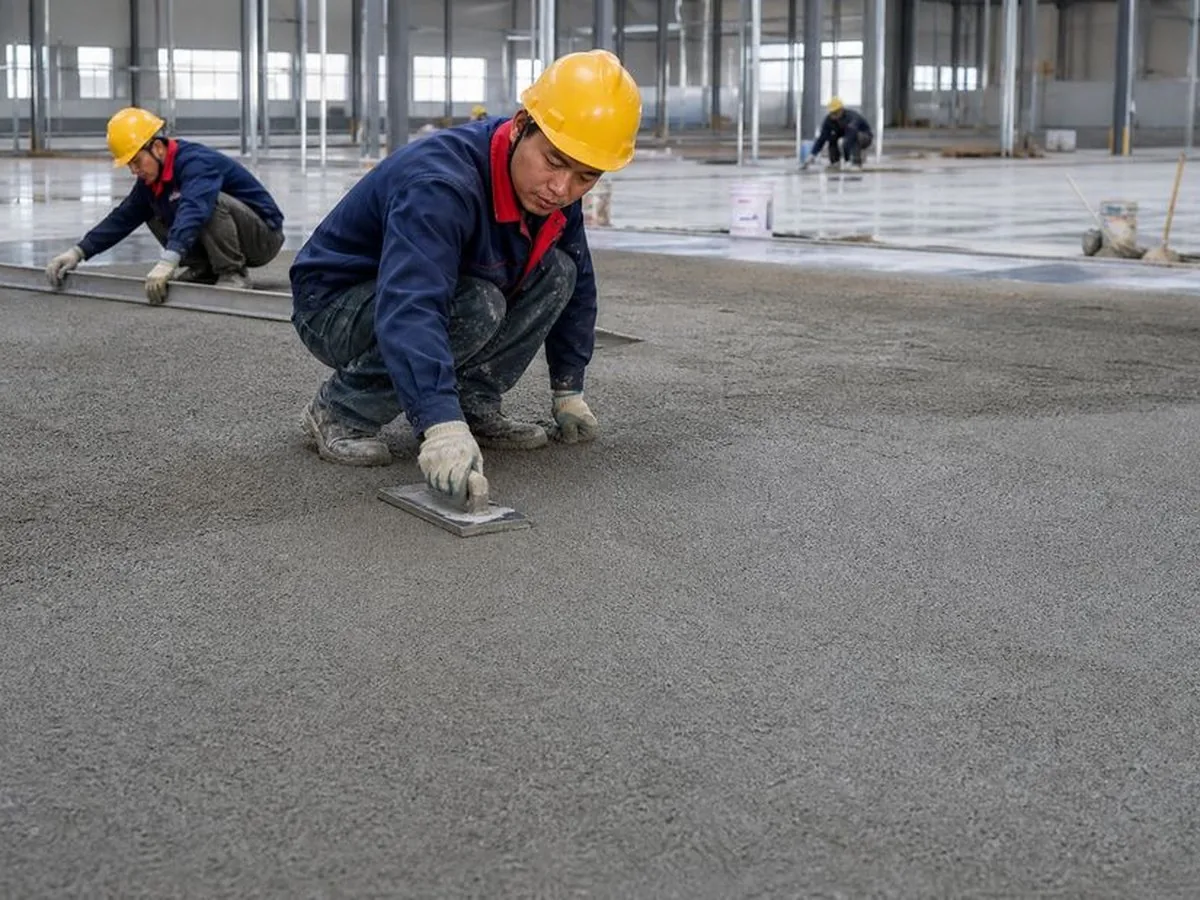

- 中涂砂浆：施工中涂砂浆找平，控制平整度。

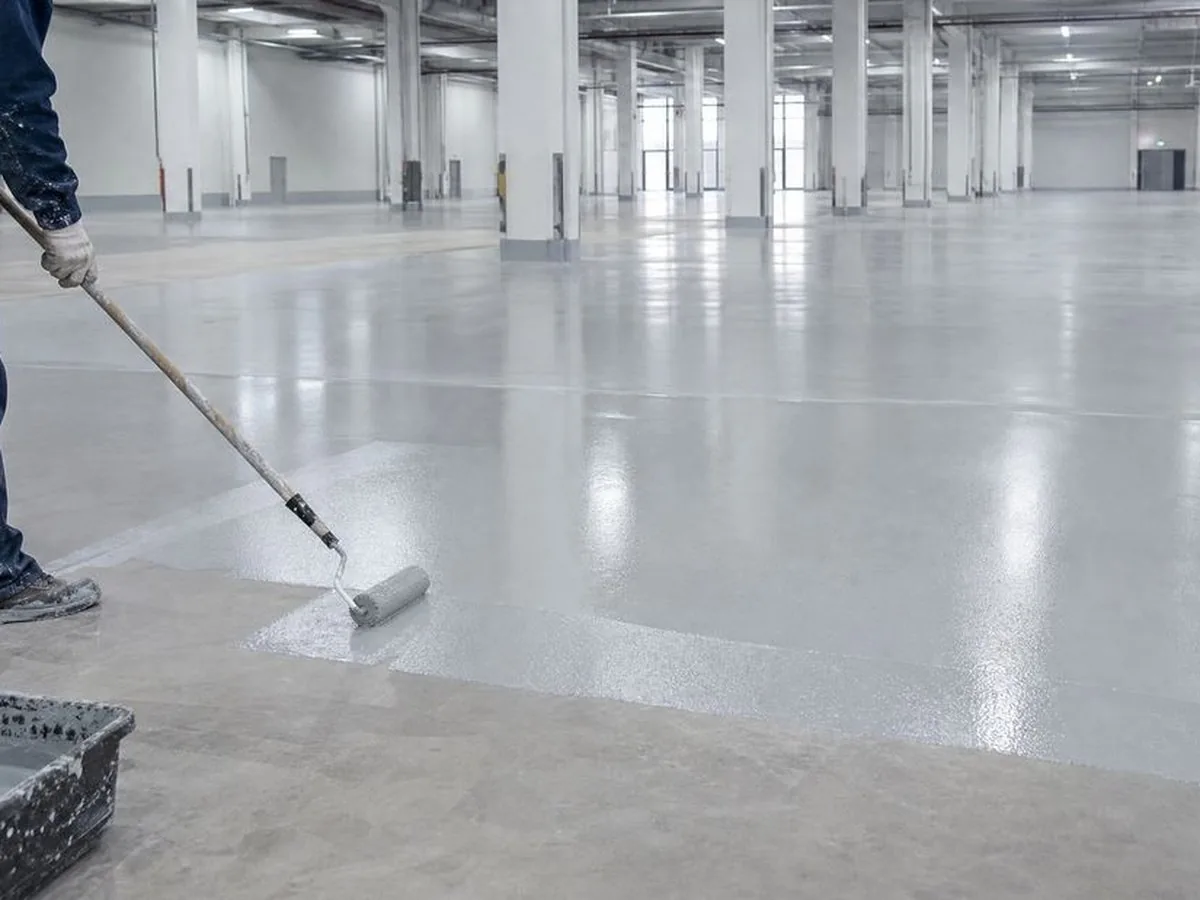

- 环氧底涂与面涂：施工环氧底涂与环氧面涂，逐层达到固化条件后再进行下一道。
- 自流平面涂：镘刮环氧自流平面涂，依靠材料自身流动找平成型。
- 养护交付：按合同约定养护，避免早期污染与损伤。
关键控制点
- 每道工序应在前一道工序达到施工条件后进行；基层平整度是自流平效果的前提，前方工序不可压缩；
- 材料按 A:B = 4:1（重量比）配制；第三方检测实测表干 2.5h、实干 8h（要求 ≤8h / ≤48h）；
- 第三方检测实测抗压强度 117MPa（要求 ≥45MPa）、耐磨性 0.023g（要求 ≤0.030g）、拉伸粘结强度标准条件 3.5MPa / 浸水后 3.0MPa（要求均 ≥2.0MPa）、耐冲击性 159mm（要求 ≥140mm）、邵氏硬度（D 型）83.5；
- 以上为送检样品的检测结果，具体项目仍应按现场验收标准执行。
配套材料
环氧底涂、环氧中涂砂浆、环氧面涂、无溶剂环氧自流平面漆（A/B 组份）
Test Report
第三方检测报告
本页无溶剂环氧自流平面漆的实测数据来自国家建筑材料测试中心出具的检测报告，报告编号 WT2024B01C03256，检测日期 检测日期 2024 年 10 月 24 日 — 11 月 8 日；签发日期 2024 年 12 月 5 日。
| 序号 | 检测项目 | 标准要求 | 检测结果 | 单项结论 |
|---|---|---|---|---|
| 1 | 容器中状态 | 搅拌后呈均匀状态，无硬块 | 搅拌后呈均匀状态，无硬块 | 符合 |
| 2 | 涂膜外观 | 表面平整，无肉眼可见的缩孔、浮色、发花、起皱、针孔、开裂等现象 | 表面平整，无肉眼可见缺陷 | 符合 |
| 3 | 干燥时间 | 表干 ≤8h；实干 ≤48h | 表干 2.5h；实干 8h | 符合 |
| 4 | 耐冲击性 | ≥140 mm | 159 mm | 符合 |
| 5 | 耐磨性（750g/500r） | ≤0.030 g | 0.023 g | 符合 |
| 6 | 抗压强度 | ≥45 MPa | 117 MPa | 符合 |
| 7 | 拉伸粘结强度 | 标准条件 ≥2.0 MPa；浸水后 ≥2.0 MPa | 标准条件 3.5 MPa；浸水后 3.0 MPa | 符合 |
| 8 | 耐冲击性（重载 1000g 钢球） | 涂膜无裂纹、无剥落 | 涂膜无裂纹、无剥落 | 符合 |
| 9 | 防滑性（干摩擦系数） | ≥0.50 | 0.70 | 符合 |
| 10 | 耐水性（168h） | 不起泡、不剥落、允许轻微变色，2h 后恢复 | 不起泡、不剥落、无变色 | 符合 |
| 11 | 耐化学性 | 耐碱 20%NaOH·72h / 耐酸 10%H₂SO₄·48h / 耐油 120# 溶剂油·72h：均允许轻微变色 | 耐碱：有轻微变色；耐酸：无变色；耐油：无变色 | 符合 |
| 12 | 邵氏硬度（D 型） | 商定 | 83.5 | — |
送检样品所检项目（第 1—11 项）的检测结果符合 GB/T 22374-2018《地坪涂装材料》表 4 商业及涂装体系基本性能无溶剂型（W 型）的技术要求；第 12 项邵氏硬度（D 型）为商定项目。
Gallery
工程实拍

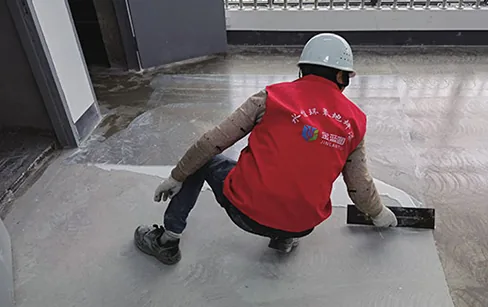

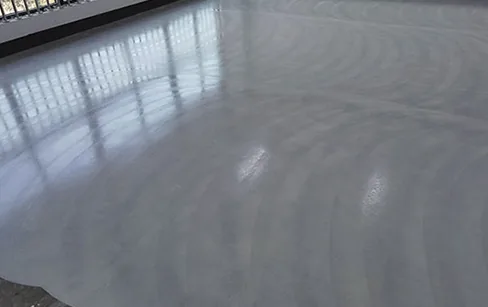

以下为采用同类材料体系的现场与成品实拍，供参考实际观感与做法。照片为压缩后的实拍原图，实际颜色以现场样板为准。
Packing
包装规格
- 25 kg 铁桶 A 组份（无色液体）
- 5 kg 铁桶 B 组份（黄色透明液体）
资料来源：实测数据引自国家建筑材料测试中心检测报告 WT2024B01C03256（样品型号 FMKW-03，批号 20241017002）。该报告针对送检样品出具，不替代每个项目的现场验收检测。
